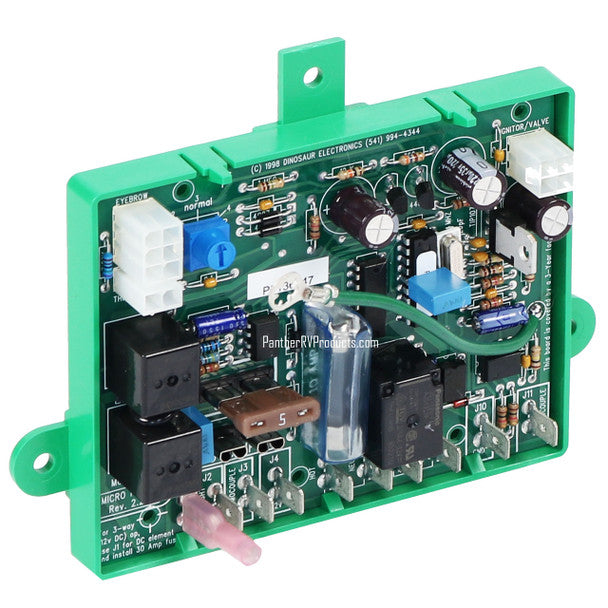

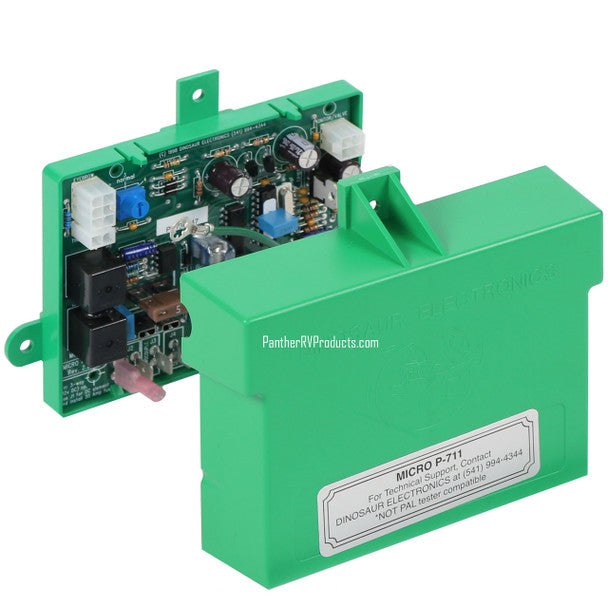

Carte de contrôle Dinosaur P-711 pour réfrigérateur Dometic – Remplacement électronique

Description

Traduction française :

• Carte de contrôle principale de remplacement Dinosaur Elect. Micro P-711 pour réfrigérateurs Dometic® à absorption au gaz.

• Carte de commande inférieure (circuit imprimé principal) contrôlant l’allumage et le fonctionnement du propane ainsi que l’alimentation de l’élément AC.

• Nécessite un allumeur externe pour l’allumage du propane.

• Fonctions équivalentes aux cartes d’origine OEM, avec en plus un réglage de température variable.

• Inclut un fusible de 5 ampères pour une protection supplémentaire de la carte.

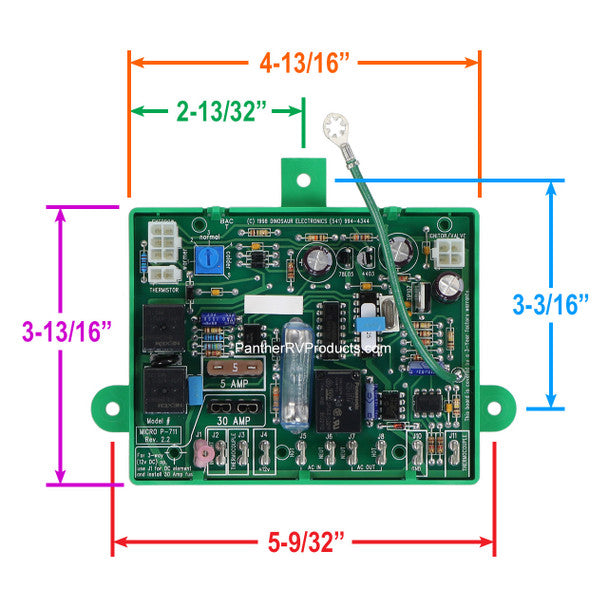

Connexions de la carte :

• P1 : vers carte de commande supérieure

• P2 : thermistance

• P3 : vers valve de gaz / allumeur

• J1 : vers chauffage DC

• J2 : vers lumière intérieure et contrôle climatique

• J3 : borne négative du thermocouple

• J4 : +12V DC depuis le bloc terminal

• J5 : ligne AC (noir)

• J6 : neutre AC (blanc)

• J7 : neutre AC vers chauffage AC

• J8 : ligne AC vers chauffage AC (côté commuté)

• J10 : borne positive du thermocouple

Remplace les cartes Dometic® Black Box commençant par « 293 » :
2931842.01, 2931842.02, 2931842.03, 2931842.04, 2931843.01, 2931843.02, 2931843.03, 2931843.04, 2932691.017, 2932177.01, 2932695.01, 2932770.01, 2932881.01.

À propos de Dinosaur Electronics :

• Fabricant reconnu de cartes électroniques de remplacement pour VR.

• Expertise issue de décennies d’expérience, avec des débuts dans l’industrie électronique et des collaborations avec le NASA Ames Research Center.

• Présent dans le secteur des cartes électroniques pour VR depuis 1990, la production interne a débuté en 1993.

• Engagement envers l’innovation et amélioration continue grâce aux retours de l’industrie.
